Sklop litij-ionske vrećice za bateriju
Donji popis je vodič korak po korak o tome kako proizvesti litij-ionsku ćeliju pomoću MRBEST opreme i materijala.
Navedeni sklop litij-ionske vrećice za bateriju ima različite veličine i specifikacije, stoga se može prilagoditi vašim zahtjevima.
PROCES 1: Priprema ploče elektrode
|
Tijek procesa |
Preporučite opremu |
|
Peć za sinteriranje sirovog aktivnog materijala (katoda i anoda)
|
|
|
Stroj za mljevenje za mljevenje materijala na manje čestice |
|
|
Mješalica za miješanje aktivnog, vodljivog i vezivnog materijala u pastu unutar vakuuma |
|
|

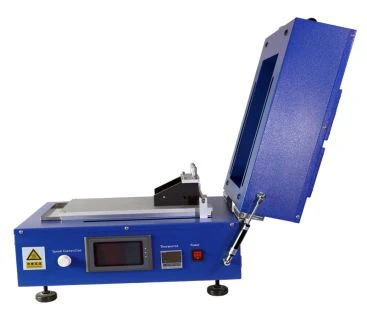

Coater za nanošenje paste na kolektor struje; pričvrstite grijač da se osuši |
|
|
Rolling Press (kalendar) za valjanje elektrode na odgovarajuću debljinu |
|
|
Odaberite metodu |
Slaganje ILI Navijanje |
|
Svi potrošni materijali dostupni npr. Al Film, Metallic Strip Terminal, Tabs |
|
PROCES 2: Sastavljanje ćelije
|
Postupak |
Tijek procesa |
Preporučite opremu |
|
Slaganje |
6:Stroj za kalupljenje elektrodaizrezati elektrodu s olovom |
|
|

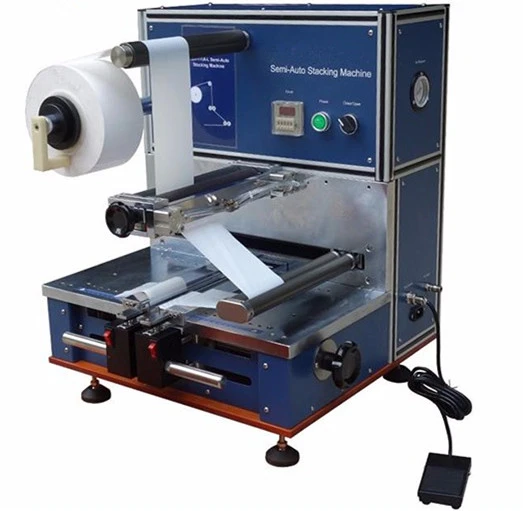

7: Stroj za slaganjeslagati slojevi u obliku anode + separatora + Katoda + Separator +… |
|
|
|
Navijanje |
6: Stroj za rezanjeto slit elektroda sheet to strip |
|
|
7: Stroj za namatanjenavijati trakasti slojevi u obliku Anode + Separator + katoda + separator + |
|
|
|
|
8: Ultrazvučni aparat za zavarivanjeda prvo zavarite kolektor struje, a zatim spojite spojnice |
|
|
|
9: Detektor kratkog spojatestirati je li ćelija ima kratki spoj |
|
|
|
10: Vakuumska pećnicaosušiti ćeliju ako nema kratkog spoja |
|
PROCES 3: Formiranje kućišta i brtvljenje
|
Tijek procesa |
Preporučite opremu |
|
11: Stroj za oblikovanje čašabušiti šalicu- oblik i spremnik za plin na aluminijskoj laminiranoj ploči, a zatim stavite ćeliju u čašu |
|
|
12: Stroj za toplinsko zavarivanje s gornje i bočne straneza brtvljenje gornje i kraće strane nakon dupliranja |
|
|
Pretinac za rukavice: |
|
|
13:Sustav punjenja elektrolitaza punjenje elektrolita u vakuumu/pretincu za rukavice |
|
|
14: Otplinjavanje uklanjanjem zraka iz elektrolita |
|
|

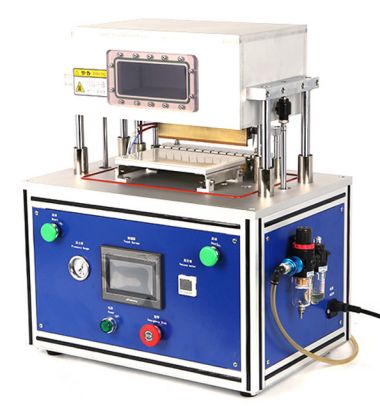

15:Vakuumski stroj za primarno brtvljenjedo brtvi dužu stranu (strana s plinskim prijemnikom) pod vakuumom nakon punjenja elektrolita |
|
|
Analizator baterijeza punjenje/pražnjenje ćelije za stvaranje baterije i odvođenje nepotrebnog plina uzrokovanog kemijskom reakcijom elektrode u prijemnik plina. |
|
|
17: Rezanje prijemnika plina i stroja za vakuumsko brtvljenjezavršno brtvljenjena oštrici pod vakuumom unutar pretinca za rukavice |
|
PROCES 4: Testiranje baterije
|
19: Analizator baterijeza testiranje performansi pouch ćelije |
|
|
20: Ispitana impedancija baterijer za mjerenje unutarnjeg otpora baterije |
|
